1. Założenie układu trybun
Przyjmuję trybunę stałą albo składaną, ustawioną wzdłuż dłuższego boku hali.
Układ projektuję jako:
- trybunę 5-rzędową,
- z dwoma przejściami komunikacyjnymi,
- z wydzielonym sektorem VIP,
- z miejscami dla osób z niepełnosprawnościami na poziomie dojścia,
- z miejscem dla sędziego przy krawędzi boiska.
Przyjmuję szerokość jednego miejsca siedzącego:
Dla 150 miejsc potrzeba orientacyjnie:
- 150 × 0,50 m = 75,0 m długości miejsc siedzących.
Przy 5 rzędach:
- 75,0 m / 5 = 15,0 m efektywnej długości jednego rzędu.
Ponieważ dostępna długość wynosi 25,0 m, układ 5-rzędowy mieści się z zapasem na przejścia, sektor VIP i komunikację.
2. Proponowany podział miejsc
Projektuję:
Miejsca dla uczniów
- 135 miejsc,
- w głównej części trybuny,
- np. 5 rzędów po 27 miejsc.
Miejsca VIP
- 10 miejsc,
- w wydzielonym sektorze, najlepiej w pierwszym albo środkowym rzędzie,
- z dojściem niezależnym od głównego strumienia uczniów,
- z lepszą widocznością na boisko.
Miejsca dla osób z niepełnosprawnościami
- 5 miejsc,
- na poziomie wejścia / poziomie posadzki,
- bez konieczności pokonywania schodów,
- z zapewnieniem miejsca dla wózka i osoby towarzyszącej, jeżeli przewiduje się takie rozwiązanie.
Miejsce dla sędziego
Miejsce dla sędziego lokalizuję:
- przy krawędzi boiska,
- poza głównym strumieniem ruchu widzów,
- z dobrą widocznością pola gry,
- tak, aby nie kolidowało z ewakuacją i dojściem do trybun.
Może to być:
- stolik sędziowski,
- krzesła dla sędziów,
- miejsce na dokumentację zawodów i sprzęt.
3. Przykładowy schemat funkcjonalny
DŁUGOŚĆ 25,0 m
| przejście | sektor uczniów | przejście | VIP | przejście |
|-----------|----------------|-----------|-----|-----------|
Rząd 5: uczniowie
Rząd 4: uczniowie
Rząd 3: uczniowie + VIP
Rząd 2: uczniowie + VIP
Rząd 1: uczniowie + VIP
Poziom posadzki / dojście:
- 5 miejsc dla osób z niepełnosprawnościami,
- dojście dostępne,
- miejsce dla sędziego przy boisku.
4. Komunikacja i ewakuacja
Dla widowni do 150 osób należy zapewnić:
- przejścia komunikacyjne o szerokości min. 1,2 m,
- przejścia między rzędami siedzeń min. 0,45 m,
- nie więcej niż 16 miejsc w rzędzie między przejściami,
- nie więcej niż 8 miejsc w rzędzie przyściennym,
- rzędy siedzeń lub ławki trwale mocowane do podłogi albo sztywno łączone w rzędy.
Ponieważ w pomieszczeniu może przebywać ponad 50 osób, hala powinna mieć co najmniej dwa wyjścia ewakuacyjne oddalone od siebie o co najmniej 5 m.
Szerokość dróg i wyjść ewakuacyjnych należy obliczyć według liczby osób, przyjmując:
- 0,6 m szerokości na każde 100 osób,
- lecz nie mniej niż minimalne szerokości wymagane przepisami.
Dla 150 osób:
150 / 100 × 0,6 m = 0,9 m
Łączna wymagana szerokość wyjść wynosi co najmniej 0,9 m, ale w praktyce należy zapewnić co najmniej dwa wyjścia, każde o szerokości zgodnej z WT.
5. Widoczność i bezpieczeństwo użytkowania
Trybuny należy zaprojektować tak, aby zapewnić:
- widoczność pola gry z każdego miejsca,
- brak kolizji z polem gry i strefą bezpieczeństwa boiska,
- balustrady przy krawędziach i schodach,
- antypoślizgowe wykończenie stopni,
- oznaczenie dróg ewakuacyjnych,
- oświetlenie ewakuacyjne, jeżeli jest wymagane,
- trwałe mocowanie siedzisk lub ławek.
Balustrady należy przewidzieć przy krawędziach trybuny, schodach i miejscach, gdzie występuje różnica poziomów mogąca stwarzać zagrożenie upadkiem.
6. Dostępność dla osób z niepełnosprawnościami
Miejsca dla osób z niepełnosprawnościami projektuję:
- na poziomie dostępnym bez schodów,
- przy głównej drodze komunikacyjnej,
- z możliwością dojazdu wózkiem,
- poza światłem dróg ewakuacyjnych,
- z zapewnieniem dobrej widoczności boiska.
Należy zapewnić:
- dojście bezprogowe,
- odpowiednią szerokość przejść,
- miejsce manewrowe,
- możliwość ewakuacji osób z niepełnosprawnościami.
7. Uzasadnienie przyjętego rozwiązania
Przyjęty układ 5-rzędowy jest korzystny, ponieważ:

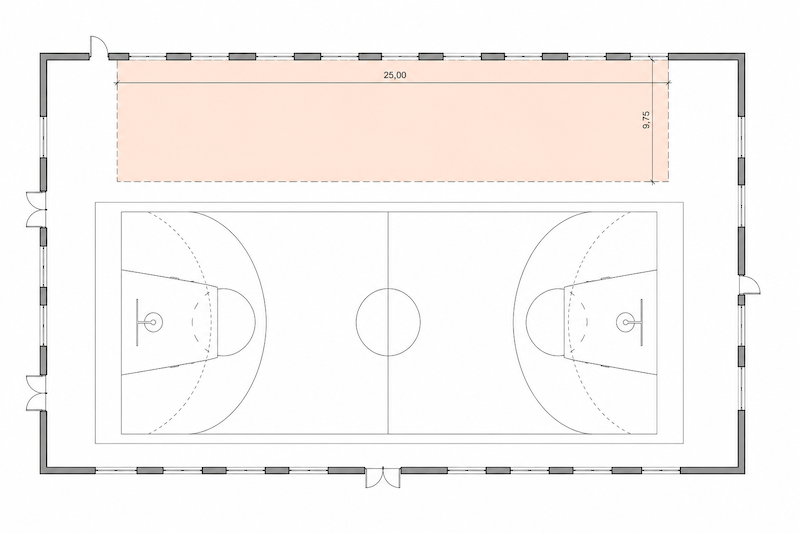

- mieści wymaganą liczbę 150 osób w pasie 25,0 × 9,75 m,
- pozwala zachować przejścia komunikacyjne,
- umożliwia wydzielenie sektora VIP,
- pozwala umieścić osoby z niepełnosprawnościami na poziomie posadzki,
- nie wymusza prowadzenia osób z niepełnosprawnościami po schodach,
- zapewnia miejsce dla sędziego przy boisku,
- pozostawia rezerwę głębokości na dojście, barierki i komunikację.
8. Podstawa prawna
Ustawa
- Ustawa z dnia 7 lipca 1994 r. — Prawo budowlane:
- art. 5 ust. 1 — obiekt budowlany należy projektować z uwzględnieniem bezpieczeństwa konstrukcji, bezpieczeństwa pożarowego, bezpieczeństwa użytkowania, dostępności i warunków higieniczno-zdrowotnych.
Warunki Techniczne
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r.
w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie:
- § 236–256 — wymagania dotyczące dróg ewakuacyjnych,
- § 238 — co najmniej dwa wyjścia ewakuacyjne z pomieszczenia przeznaczonego dla ponad 50 osób, oddalone od siebie o co najmniej 5 m,
- § 239–240 — wymagania dotyczące drzwi ewakuacyjnych,
- § 242 — szerokość poziomych dróg ewakuacyjnych,
- § 261 — wymagania dla pomieszczeń przeznaczonych do jednoczesnego przebywania ponad 50 osób:
- przejścia między rzędami siedzeń min. 0,45 m,
- maks. 16 miejsc w rzędzie między przejściami,
- maks. 8 miejsc w rzędzie przyściennym,
- przejścia komunikacyjne min. 1,2 m przy liczbie osób do 150,
- rzędy siedzeń lub ławek trwale mocowane albo sztywno łączone w rzędy.
Normy i wytyczne pomocnicze
- PN-EN 13200 — Obiekty widowiskowe. Wymagania dotyczące widowni i miejsc dla widzów.
- PN-EN 17210 — Dostępność i użyteczność środowiska zbudowanego.
- Wytyczne projektowe dla hal sportowych i obiektów widowiskowo-sportowych — pomocniczo przy widoczności, sektorowaniu i ewakuacji.
