Budowa podłóg pływających oraz podłóg na gruncie
Pytania
- Scharakteryzuj elementy "pływającej podłogi".
- Omów budowę podłóg (konstrukcja podłóg).
- Omów własciwości podłóg. Jakie własciwości decydują o wyborze rodzaju podłogi?
- Omówić zasadę wykonywania podłóg pływających w budownictwie ogólnym.
Wiadomości wstępne
Podłoga stanowi wykończenie przegrody poziomej budynku. Konstrukcję podłogi układa się na podłożu, które przejmuje obciążenia użytkowe i przenosi je na grunt bezpośrednio lub pośrednio przy wykorzystaniu elementów nośnych budynku. Ze względu na rodzaj podłoża rozróżnia się podłogi:
- na gruncie,
- na stropach.
Z uwagi na właściwości techniczno-użytkowe można wyodrębnić m.in. podłogi:
- poprawiające właściwości akustyczne stropu
- poprawiające właściwości termiczne przegrody
- wodoszczelne
- chemoodporne
- nieiskrzące
- o podwyższonej odporności mechanicznej
- o podwyższonej sprężystości.
W zależności od typu stropu i rodzajów materiału podłogowego są stosowane odpowiednie rozwiązania materiałowo-konstrukcyjne.
Podłoga na stropie
Stropom stawia się wymagania dotyczące odpowiedniej izolacyjności od dźwięków powietrznych oraz odpowiedniego tłumienia dźwięków uderzeniowych. Wymagania normowe w zakresie izolacyjności od dźwięków powietrznych można spełnić poprzez zwiększenie masy stropu, natomiast do uzyskania wymaganych parametrów izolacyjności od dźwięków uderzeniowych wymagane jest zastosowanie specjalnej konstrukcji podłogowej.
W celu zwiększenia izolacyjności od dźwięków powietrznych stosuje się:
- podłogi pływające
- podwieszane sufity izolacyjne
W celu zwiększenia tłumienia dźwięków uderzeniowych:
- pływające podłogi
- lekkie konstrukcje podłogowe
- wykładziny podłogowe z warstwą izolacyjną lub wykładziny podłogowe typu dywanowego
Budowa podłóg pływających
Wykonując pływające podłogi należy ściśle przestrzegać zasady odizolowania płyty podkładowej od ścian pomieszczenia. Izolacja powinna być wykonana z paska materiału przeciwdrganiowego. Samo wywinięcie na ścianę papy nie jest wystarczające ze względu na izolacyjność akustyczną.
Przewody instalacyjne układane na górnej powierzchni płyty stropowej należy prowadzić tak, aby nie zniszczyć warstwy izolacji przeciwdrganiowej i nie powodować powstawania mostków akustycznych przy wykonywaniu jastrychu.
Warto zaznaczyć, że w przypadku podłóg pływających na stropie stosuje się elastyczne styropiany akustyczne układane jednowarstwowo o grubościach (grubość płyty bez obciążenia/grubość płyty z obciążeniem): 17/15, 22/20, 27/25, 33/30, 38/35, 43/40 mm. W przypadku konieczności podniesienia izolacyjności termicznej przegrody można zastosować układ warstw jak na rys. 2.

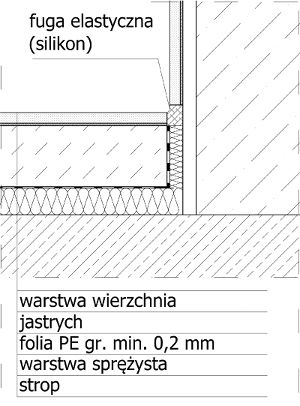

Rys. 1 Schemat i opis przykładowego rozwiązania podłogi pływającej [1]

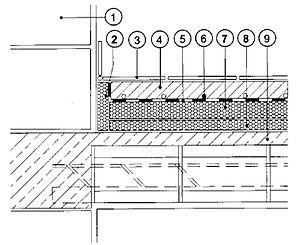

Rys. 2 - Rozwiązanie stropu nad pomieszczeniem nieogrzewanym z zastosowaniem płyt styropianowych produkcji Austrotherm. 1- ściana 2- izolacja brzegowa Austrotherm STK EPS T 3- posadzka, 4- podkład, 5- folia polietylenowa, 6- ogrzewanie podłogowe, 7- izolacja termiczna Austrotherm EPS 100, 8- izolacja akustyczna Austrotherm STK EPS T, 9- strop
W przypadku remontu istniejących obiektów, gdzie konstrukcja stropu nie pozwala na dodatkowe dociążenie wylewanym jastrychem cementowym można zastosować lżejsze płyty suchego jastrychu, układane na warstwie sprężystej lub podsypce z kruszywa (rys. 3).

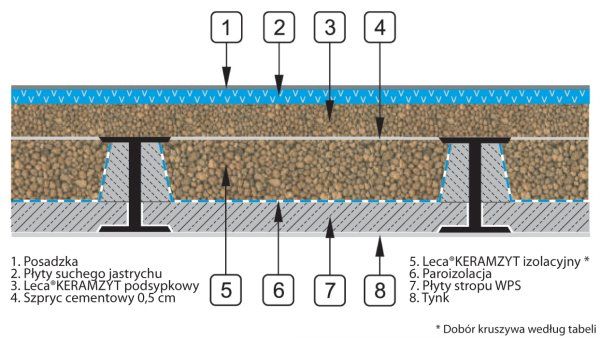

Rys 3. Strop WPS z podłogą na płytach z suchego jastrychu [2].

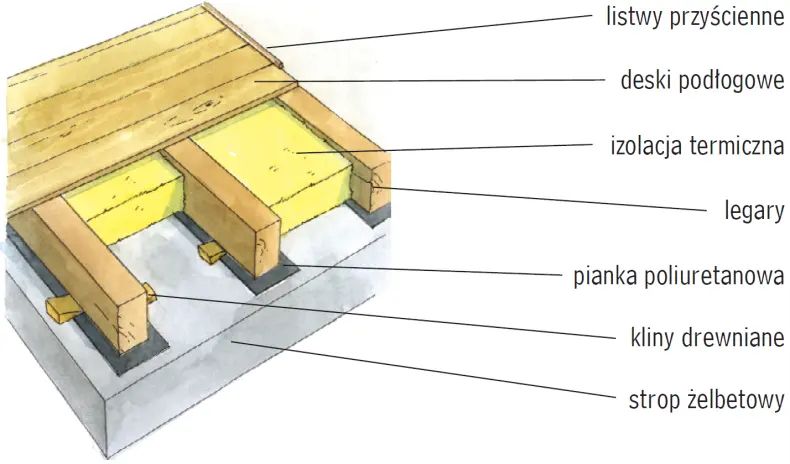

Rys 4. Podłoga na legarach na stropie masywnym [3]. W starszych rozwiązaniach można spotkać podkład z płyty pilśniowej pod legarami i zasypkę zamiast wełny mineralnej.
Podłoga na gruncie
Podłoże pod podłogę może stanowić zagęszczona warstwa piasku, tłucznia, otoczaków lub chudego betonu o małej ściśliwości. Jako podłoże nie może być wykorzystany grunt humusowy.

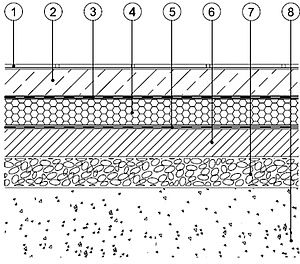

Rys. 5 Przykład rozwiązania materiałowo-konstrukcyjnego podłogi na gruncie [4]. 1- posadzka, parkiet, 2- podkład: jastrych cementowy, 3- warstwa rozdzielająca / poślizgowa, 4- Styropian EPS 100, 5- hydroizolacja, 6- podłoże: chudy beton 7- warstwa stabilizująca 8- grunt

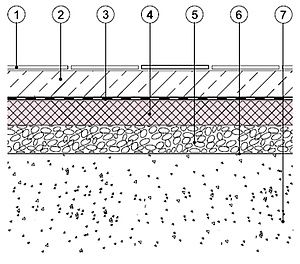

Rys. 6. Przykład rozwiązania materiałowo-konstrukcyjnego podłogi na gruncie, poddawanej dużym obciążeniom, np. w obiekcie przemysłowym, magazynie, hangarze. [4] 1- posadzka: płytki na kleju, 2- podkład: zbrojona płyta betonowa, 3- izolacja przeciwwodna, 4- Styrodur XPS, 5- warstwa stabilizująca, 6- geowłóknina, 7- grunt.
Bibliografia
- dr inż. Leszek Dulak (2018). Materiał sprężysty w podłogach pływających, a redukcja hałasu. Inżynier Budownictwa. Pobrano z https://inzynierbudownictwa.pl/material-sprezysty-w-podlogach-plywajacych-a-redukcja-halasu/
- https://inzynierbudownictwa.pl/remont-z-leca-keramzytem-3/
- https://budujemydom.pl/wykanczanie/podlogi-i-posadzki/a/1305-podloga-z-desek-na-legarach
- https://www.austrotherm.pl/zastosowania/piwnica/podlogi-na-gruncie
