Krycie blachą płaską

Dachy pokrywa się blachą płaską w arkuszach z blach stalowych ocynkowanych, cynkowych, stalowych powlekanych, cynkowo-tytanowych, aluminiowych oraz miedzianych. Grubość stosowanych na pokrycia blach: 0,50-0,55 mm.

Zalecane spadki połaci dachowych przy kryciu blachą zestawiono w poniżej:

• Rodzaj blachy, Kąt pochylenia połaci: stopnie
• Stalowa ocynkowana, 16-35°
• Cynkowo-tytanowa, ≥ 16°
• Cynkowa, 19-35°
• Aluminiowa, ≥ 21°
• Miedziana, ≥ 14°

Blachy płaskie montuje się na pełnym lub ażurowym deskowaniu. Połączenia arkuszy blachy powinny kompensować ruchy termiczne blachy oraz zapewniać szczelność.

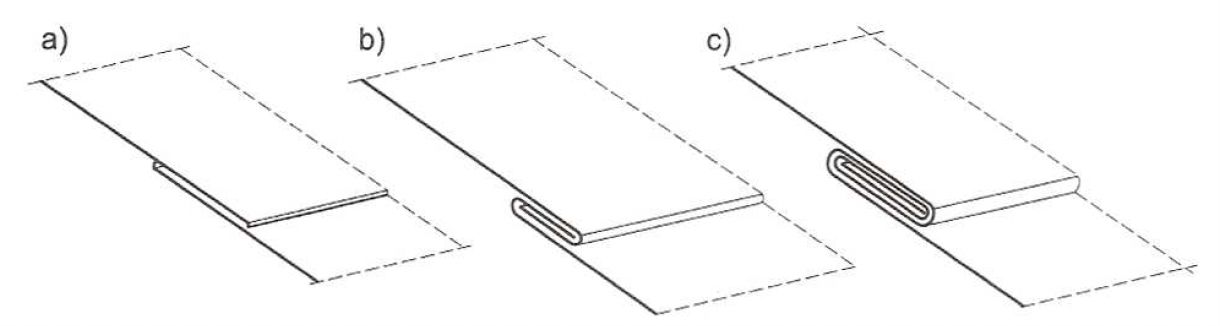

Rys. 9. Połączenia poprzeczne arkuszy blach: a) zakład pojedynczy, b) rąbek leżący pojedynczy, c) rąbek leżący podwójny [1]

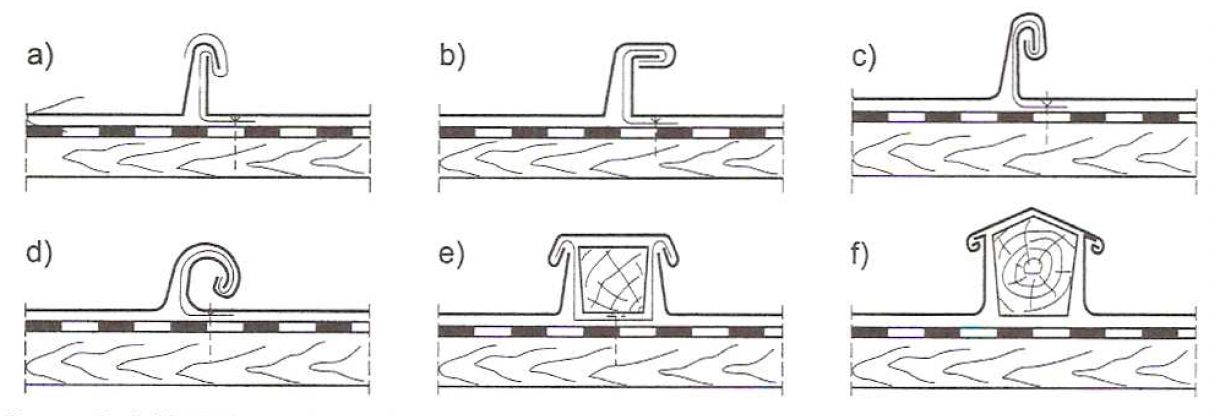

Rys. 10. Połączenia podłużne arkuszy blach: a) rąbek stojący pojedynczy, b) rąbek stojący kątowy, c) rąbek stojący podwójny, d) zwój pusty, e) listwa belgijska, f) listwa pięciokątna [1]

Wysokość rąbka wynosi od 25 do 45 mm i jest dobierana do spadku połaci dachowej oraz ilości wody zbieranej przez połać.

Poprawę szczelności pokrycia można uzyskać poprzez zwiększenie zakładu rąbka leżącego lub stosując dodatkową wkładkę uszczelniającą. Do mocowania arkuszy blach stosuje się tzw. żabki lub haftry, umożliwiające ruchy termiczne pokrycia dachowego.

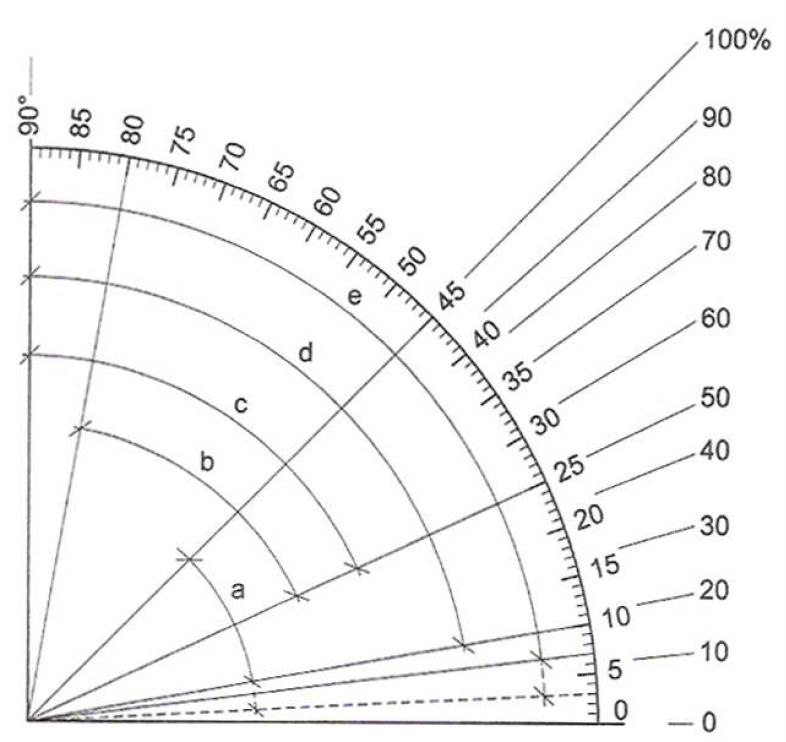

Rys. 11. Połączenie podłużne blach w zależności od pochylenia połaci dachowej [1]a - listwa pięciokątna, b - listwa belgijska, c - rąbek stojący kątowy, d - zwój pusty, e - podwójny rąbek stojący, listwa berlińska

Pytania

1. Omów dopuszczalne wartości pochylenia połaci dachowych w zależności od pokrycia.
2. Narysuj połączenia na rąbek stojący pojedynczy, podwójny, rąbek kątowy. Omów zakres stosowania poszczególnych połączeń.

Bibliografia

1. J. Kerste, W. Kubiszyn, Dachy i pokrycia dachowe, w: „Budownictwo ogólne”, tom 3 „Elementy budynków, podstawy projektowania”, Arkady, Warszawa 2008.
2. Żenczykowski W.: Budownictwo ogólne. Tom 3/1. Problemy fizyki budowli i izolacje. Arkady, Warszawa 1987.
3. PN-B-02361:2010 Pochylenia połaci dachowych
