Stropy płytowe prefabrykowano-monolityczne
Stropy prefabrykowane-monolityczne składają się z prefabrykowanych płyt żelbetowych o grubości 5–7 cm, szerokości do 2,5 m i długości zazwyczaj nieprzekraczającej 9,0 m. W tych płytach znajdują się zabetonowane kratownice z prętów stalowych, które umożliwiają transport płyt oraz ich połączenie z betonową płytą wykonaną bezpośrednio na placu budowy.
Stosuje się tego rodzaju stropy zespolone pracujące jednokierunkowo (np. typu Filigran) oraz pracujące dwukierunkowo (np. typu 2K). Na budowie wykonuje się dozbrojenia newralgicznych elementów (wieńców, belek, otworów, balkonów, zbrojenie górne itp.) i betonuje, traktując płyty jako szalunek tracony.
Strop filigran – zalety
- zalety stropu monolitycznego przy braku konieczności wykonania deskowania,
- możliwość łączenia z płytami balkonowymi,
- ograniczenie prac na budowie dzięki zastosowaniu prefabrykatów,
- przy wysokim reżimie technologicznym: ograniczenie prac wykończeniowych – płyty od strony sufitu można zaszpachlować i pomalować,
Strop zespolony pracujący jednokierunkowo (np. Filigran)
Strop typu Filigran składa się z cienkich (zazwyczaj o grubości 50 mm) żelbetowych płyt prefabrykowanych (z betonu klasy od C16/20 do C45/55), zbrojonych podłużnie prętami, z zabetonowanymi kratownicami przestrzennymi. Grubość gotowego stropu wynosi od 140 do 200 mm. Zbrojenie główne płyt jest zazwyczaj wykonywane ze stali klasy A-III lub A-IIIN, a rozdzielcze ze stali klasy A-0. Wymiary stropów i zbrojenie projektuje się indywidualnie.

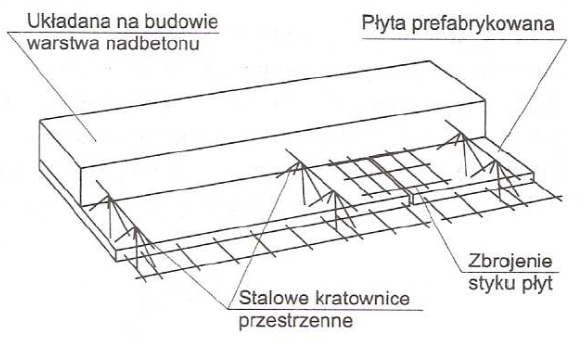

Rys. 1 Strop zespolony pracujący jednokierunkowo (schemat) [1]

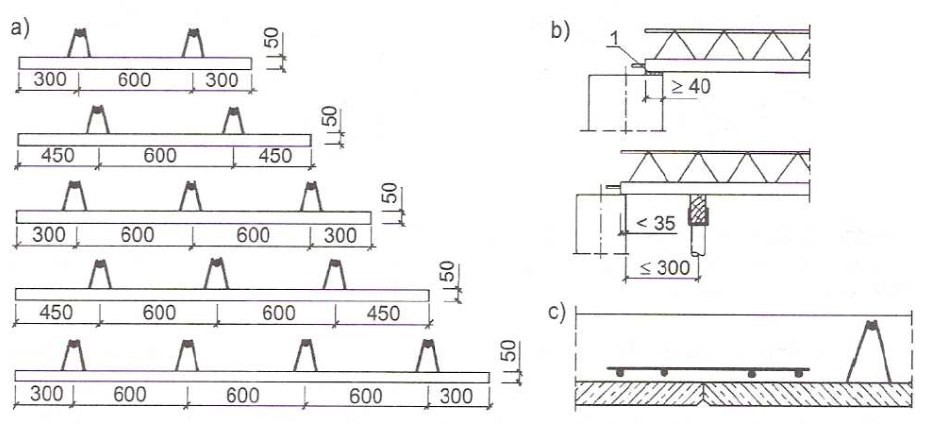

Rys. 2 Stropy zespolone pracujące jednokierunkowo: a) przekroje poprzeczne płyty żelbetowej prefabrykowanej, b) oparcie na podporze, c) zbrojenie w styku płyt; (1 - zaprawa cementowa) [1]
Płyty prefabrykowane opiera się w trakcie montażu na stałych i tymczasowych podporach, nadając płytom (w wyniku zróżnicowania wysokości podpór montażowych) odwrotną strzałkę ugięcia, wynoszącą od 15 mm (dla rozpiętości stropu około 4,8 m) do 30 mm (dla rozpiętości 7,2 m). Na styku płyt układa się zbrojenie zabezpieczające przed klawiszowaniem.
Strop zespolony pracujący dwukierunkowo (2K)
Strop typu 2K został zaprojektowany jako pracujący dwukierunkowo – analogicznie jak stropy monolityczne zbrojone krzyżowo. Jest to strop prefabrykowany-monolityczny, składający się z cienkiej (grubości 50–60 mm) żelbetowej płyty prefabrykowanej (z betonu klasy co najmniej C20/25), z zabetonowanymi stalowymi kratownicami przestrzennymi oraz warstwy betonu układanego na budowie. Przy krawędziach płyt ze sobą sąsiadujących stosuje się zbrojenie zespalające w postaci pętli oraz zbrojenie łączące w postaci siatki.

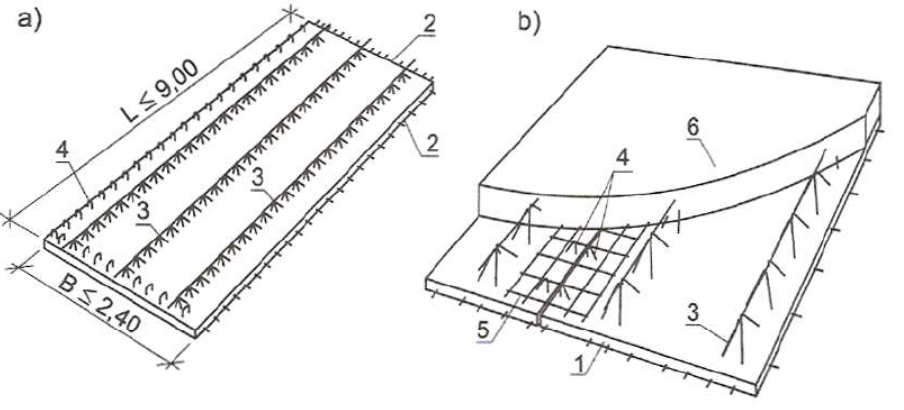

Rys. 3 Strop zespolony typu 2K: a) płyta żelbetowa prefabrykowana, b) schemat stropu, 1 - płyta prefabrykowana, 2 - zbrojenie płyty, 3 - stalowe kratownice przestrzenne, 4 - pętle, 5 - zbrojenie łączące, 6 - beton uzupełniający [1]

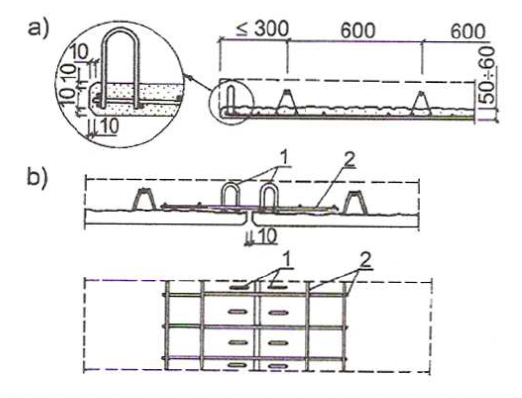

Rys. 4 Zbrojenie zespalające płyt stropu 2K [1]
Stropy Filigran – zasady podparcia stropu i rozstaw podpór montażowych
Podpory montażowe muszą być umieszczone na stabilnym podłożu przed rozpoczęciem układania prefabrykowanych płyt stropowych. Jarzma podpór montażowych, które służą do podtrzymywania elementów nośnych, powinny być ustawione prostopadle do planowanego kierunku ułożenia stalowych kratownic. Rozstaw podpór montażowych powinien być zgodny z dokumentacją projektową.
Podpory skrajne należy ustawiać w odległości nie większej niż 300 mm od stałych podpór (takich jak ściany czy podciągi). Należy je stosować, gdy powierzchnia (głębokość) oparcia stropu Filigran jest mniejsza niż 50 mm lub gdy mniej niż co drugi węzeł kratownicy dolnego pasa znajduje się nad stałą podporą. Podparcie stropu Filigran musi być wykonane z należytą starannością.
W innych przypadkach stosowanie podpór jest zalecane, ponieważ ułatwia to poziomowanie stropów. Rozstaw podpór w kierunku podparcia (prostopadłym do kratownic) powinien wynosić maksymalnie 1,5 m. Po umieszczeniu elementów podpierających, takich jak krawędziaki, w jarzmach, podpory muszą być dokładnie wypoziomowane. Podpory montażowe powinny mieć mechanizm (np. śrubowy) do regulacji ich wysokości.

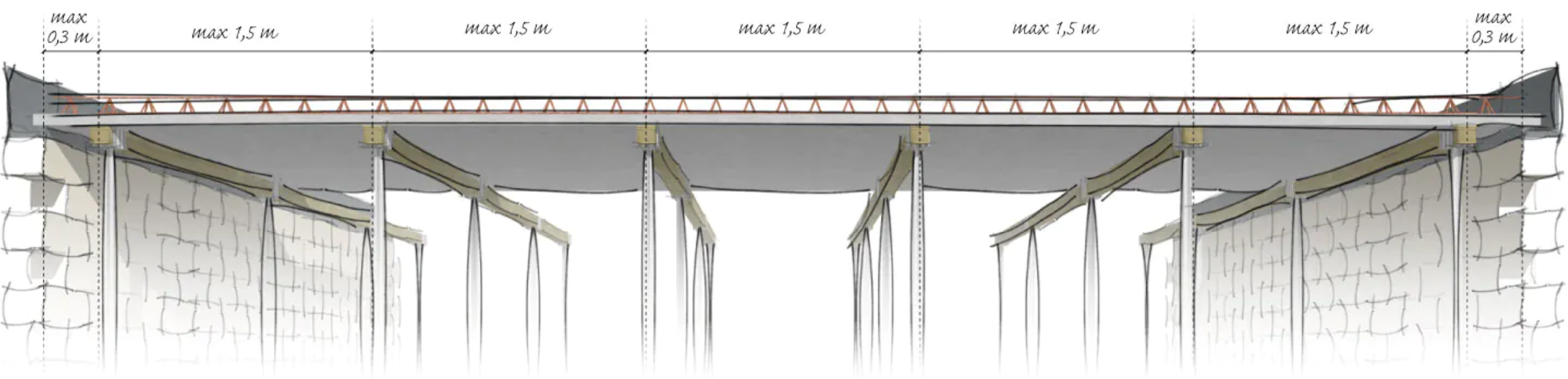

Rys. 5 Płyty stropowe filigran zasady rozmieszczenia podpór montażowych [2]
Zasady montażu stropu Filigran
Prefabrykowane płyty stropowe Filigran są produkowane indywidualnie i różnią się ilością zbrojenia w strefie dolnej oraz ilością przestrzennych kratownic, mimo podobnej geometrii. Aby uniknąć pomyłek, prefabrykaty są oznaczone numerami zgodnie z planem montażowym zawartym w projekcie wykonawczym.
Należy upewnić się, że nośność dźwigu przy maksymalnym potrzebnym wysięgu jest wystarczająca do uniesienia płyt. Waga poszczególnych płyt jest podana na rysunku montażowym (szacunkowa waga płyty o grubości 5 cm wynosi 125 kg/m², a płyty o grubości 6 cm wynosi 150 kg/m²). Oczywiście, im większa grubość i wymiary płyty, tym większa jej waga.
Do podnoszenia prefabrykatów należy używać zawiesi linowych (łańcuchowych) lub trawersowych z samoregulującymi się naciągami. W przypadku zawiesi linowych kąt pomiędzy naciągniętą liną a płaszczyzną płyty nie może być mniejszy niż 60º. Podczas montażu płyt zawiesiem linowym – płyty należy podnosić za 2 i 3 kratę (w przypadku 4 krat) lub za 2 i 4 kratę (w przypadku 5 krat).
Podczas transportu i montażu płyt Filigran, haki powinny być zaczepiane przez krzyżulce w węzłach dźwigarów kratowych. Nie wolno zaczepiać haka za pręt górny pomiędzy węzłami kratownicy.
Odległość od miejsca zaczepienia do krawędzi płyt powinna wynosić maksymalnie 1/5 całkowitej długości prefabrykatu. Podnoszenie i układanie elementów powinno odbywać się równomiernie, bez gwałtownych szarpnięć.
Należy szczególnie uważać, aby nie uderzać podnoszonymi i układanymi elementami o inne przedmioty lub elementy budynku. Układanie elementów powinno być wykonywane powoli i dokładnie, jednocześnie na podporach stałych i montażowych.

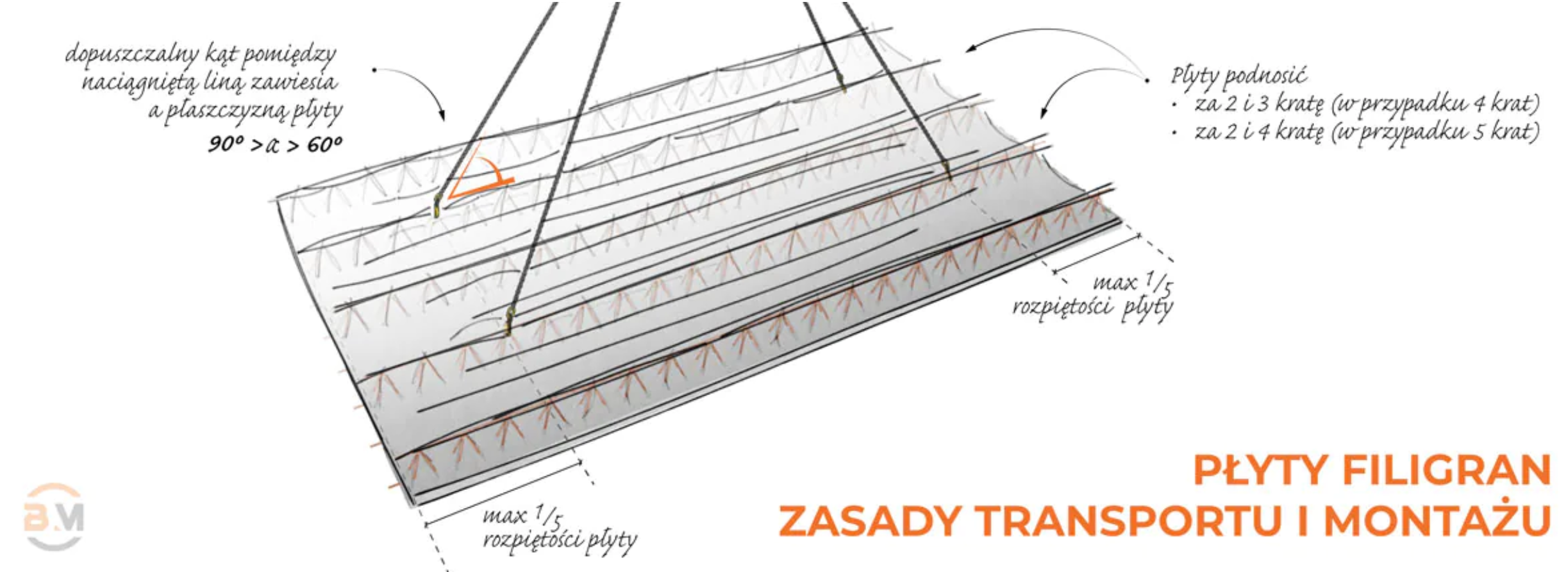

Rys. 6. Płyty Filigran - zasady transportu i montażu [2]
Pytania na egzamin ustny
- Omówić poszczególne fazy wykonywania stropu Filigran.
- Jak gęsto podpiera się ryglami strop Filigran w czasie jego wykonywania, jak gęsto strop Teriva i jak długo te rygi trzeba trzymać?
- Omów zalety stropu typu Filigran.
Bibliografia
- H. Michalak, S. Pyrak, Stropy, w: „Budownictwo ogólne”, tom 3 „Elementy budynków, podstawy projektowania”, Arkady, Warszawa 2008.
- Materiały firmy Budmater, 2024, https://budmater.pl/strop-filigran/

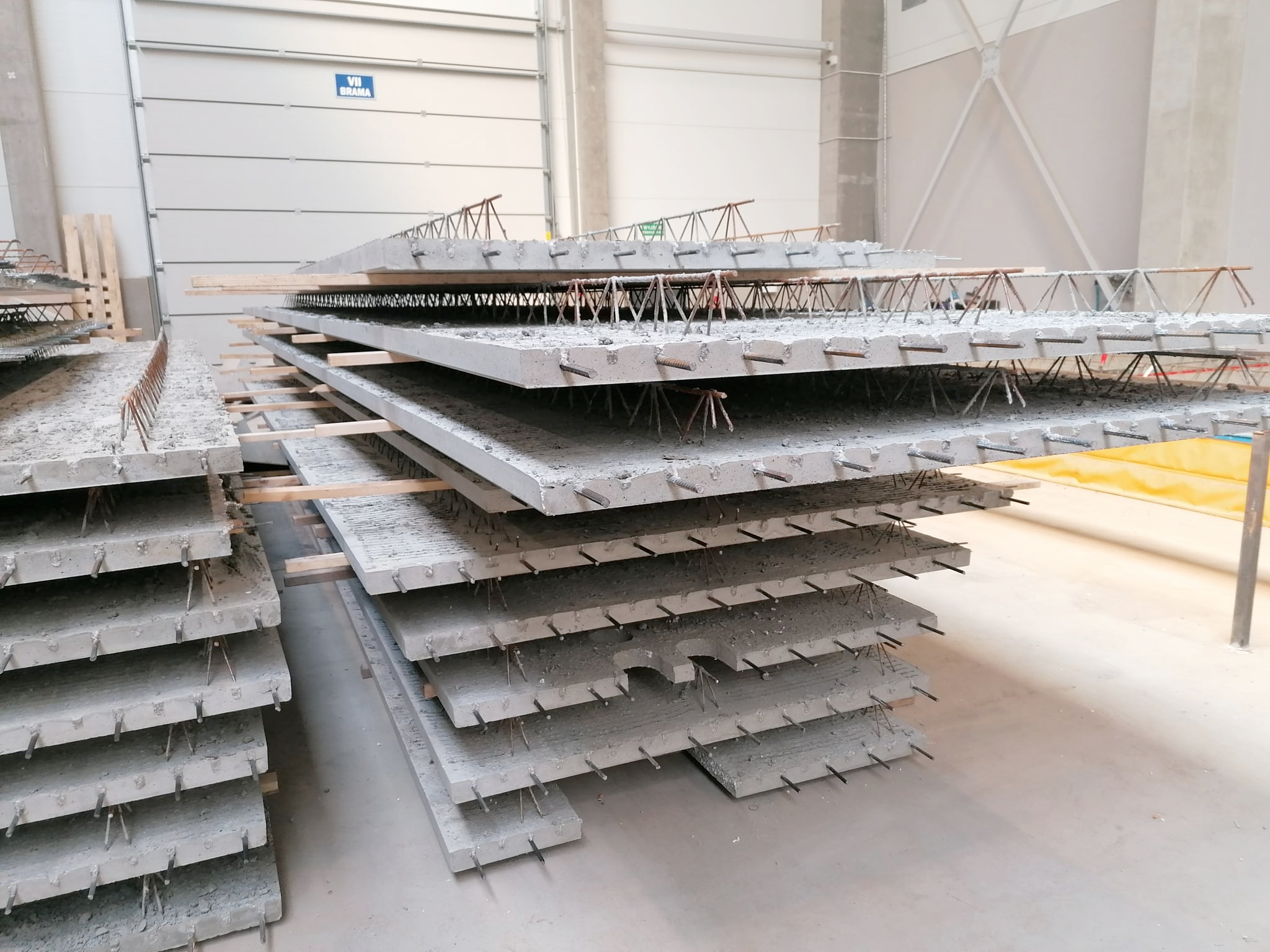

Fotografia otwierająca z budmater.pl.
